Công ty TNHH Điện Công Nghiệp YIJIAgiải thích làm thế nào mộtNút dừng khẩn cấpsử dụng cơ chế khóa kéo đẩy để giúp tắt máy nhanh và kiểm soát an toàn đáng tin cậy.
Trong môi trường công nghiệp, các thiết bị điều khiển khẩn cấp phải ứng phó ngay lập tức khi xảy ra tình huống bất ngờ. Cấu trúc khóa kéo đẩy được sử dụng trong các nút dừng khẩn cấp được thiết kế để tạo ra một quy trình vận hành đơn giản nhưng đáng tin cậy, cho phép người vận hành dừng thiết bị nhanh chóng và ngăn ngừa các rủi ro tiếp theo.
Từ máy móc sản xuất đến hệ thống tự động hóa, cơ chế này đã trở thành giải pháp an toàn phổ biến vì nó kết hợp khả năng kích hoạt nhanh, chỉ báo trạng thái rõ ràng và vận hành reset có kiểm soát.

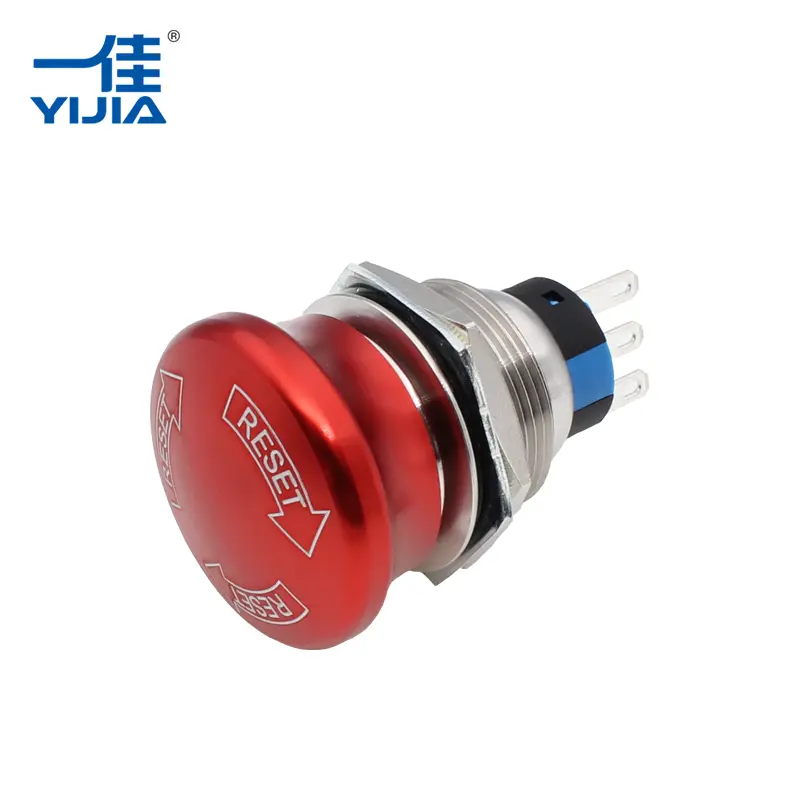

Nút dừng khẩn cấp là bộ phận kiểm soát an toàn được thiết kế để làm gián đoạn hoạt động của máy trong điều kiện bất thường. Nó thường được cài đặt trên bảng điều khiển, thiết bị sản xuất, dây chuyền lắp ráp và máy móc công nghiệp, nơi có thể cần phải tắt máy ngay lập tức.
Không giống như các công tắc điều khiển thông thường, thiết bị dừng khẩn cấp không được sử dụng để khởi động và dừng hoạt động hàng ngày. Mục đích chính của nó là cung cấp phản hồi nhanh khi người vận hành cần dừng chuyển động nguy hiểm hoặc ngăn ngừa hư hỏng thiết bị.
Các tình huống điển hình cần dừng khẩn cấp bao gồm:
- Máy gặp trục trặc không mong muốn
- Mối quan tâm về an toàn của người vận hành
- Điều kiện hoạt động bất thường
- Chuẩn bị bảo trì
- Khả năng hư hỏng thiết bị
Hiệu quả của hệ thống dừng khẩn cấp không chỉ phụ thuộc vào mạch điện mà còn phụ thuộc vào thiết kế cơ khí của nút bấm.
Cơ chế khóa kéo đẩy dựa trên chuyển động cơ học đơn giản. Khi người vận hành nhấn nút khẩn cấp, đầu nút sẽ di chuyển vào trong và khóa vào vị trí được kích hoạt.
Cấu trúc bên trong thường bao gồm:
- Đầu nút
- Cơ chế khóa
- Cấu trúc lò xo
- Khối liên lạc
- Đặt lại hệ thống
Khi nhấn:
- Đầu nút di chuyển xuống dưới.
- Cơ chế khóa giữ nút đúng vị trí.
- Các tiếp điểm bên trong thay đổi trạng thái điện.
- Mạch điều khiển máy được kết nối nhận tín hiệu dừng.
Nút vẫn bị khóa cho đến khi người vận hành thực hiện hành động đặt lại. Điều này ngăn chặn việc vô tình khôi phục hoạt động của máy trước khi tình huống được kiểm tra.
| Quy trình vận hành | Hành động cơ học | Kết quả kiểm soát |
| Nhấn nút khẩn cấp | Nút di chuyển vào trong và khóa | Đã kích hoạt tín hiệu dừng máy |
| Duy trì vị trí khóa | Cơ chế nội bộ giữ trạng thái | Ngăn chặn việc vô tình khởi động lại |
| Nút kéo ra ngoài | Khóa được mở bằng tay | Hệ thống có thể trở lại trạng thái kiểm soát bình thường |
Khác biệtnút dừng khẩn cấpsử dụng các phương pháp thiết lập lại khác nhau tùy thuộc vào yêu cầu ứng dụng. Loại kéo đẩy là một trong những thiết kế được công nhận phổ biến nhất vì hoạt động đơn giản.
Thiết lập lại kéo đẩy hoạt động bằng cách kéo đầu nút ra ngoài theo cách thủ công sau khi tình huống khẩn cấp được giải quyết. Cơ chế bên trong giải phóng, cho phép các tiếp điểm trở về trạng thái ban đầu.
Các phương pháp đặt lại phổ biến khác bao gồm:
| Phương pháp đặt lại | Nguyên tắc hoạt động | Đặc điểm ứng dụng |
| Đặt lại kéo đẩy | Kéo nút ra ngoài để nhả | Hoạt động đơn giản và trực quan |
| Thiết lập lại xoắn | Xoay đầu nút để mở khóa | Giúp ngăn chặn việc vô tình phát hành |
| Đặt lại phím | Sử dụng chìa khóa để phát hành | Thích hợp cho các khu vực truy cập hạn chế |
Phương pháp đặt lại được chọn phụ thuộc vào thiết kế thiết bị, yêu cầu an toàn và môi trường vận hành.
Nút không khóa có thể quay trở lại ngay lập tức sau khi được nhấn, điều này có thể gây nhầm lẫn về việc liệu lệnh khẩn cấp đã được hoàn thành hay chưa. Cấu trúc khóa giải quyết vấn đề này bằng cách cung cấp dấu hiệu vật lý và hiển thị.
Vị trí bị khóa mang lại một số lợi ích:
- Xác định rõ ràng tình trạng khẩn cấp
- Ngăn chặn việc khởi động lại máy ngoài ý muốn
- Kiểm tra dễ dàng hơn trước khi khởi động lại thiết bị
- Nâng cao nhận thức của người vận hành
Đối với các hệ thống công nghiệp, chức năng khóa cơ hoạt động cùng với các tiếp điểm điện để tạo ra phản hồi an toàn đáng tin cậy hơn.
Các bộ phận điều khiển công nghiệp thường hoạt động trong môi trường thường xuyên bị rung, bụi và sử dụng thường xuyên. Cấu trúc vật lý của thiết bị dừng khẩn cấp ảnh hưởng trực tiếp đến tuổi thọ sử dụng của thiết bị.
Nút dừng khẩn cấp chất lượng cao thường sử dụng vật liệu vỏ bền, bao gồm các tùy chọn kim loại như thép không gỉ, để cải thiện độ bền cơ học và khả năng chống va đập.
So với cấu trúc nhựa tiêu chuẩn, thiết kế kim loại có thể cung cấp:
| Tính năng thiết kế | Lợi thế thực tế |
| Vỏ kim loại | Khả năng chống chịu tác động cơ học tốt hơn |
| Cấu trúc nút gia cố | Hỗ trợ hoạt động lặp đi lặp lại |
| Hệ thống liên lạc ổn định | Duy trì kết nối điện đáng tin cậy |
| Vật liệu chống mài mòn | Kéo dài tuổi thọ hoạt động |
Những tính năng này giúp các bộ phận điều khiển khẩn cấp vẫn đáng tin cậy trong các ứng dụng công nghiệp đòi hỏi khắt khe.
Chuyển động cơ học của nút phải hoạt động cùng với cấu trúc tiếp xúc điện. Khi nút khẩn cấp được kích hoạt, các tiếp điểm bên trong sẽ thay đổi trạng thái và gửi tín hiệu đến hệ thống điều khiển.
Các thỏa thuận liên lạc phổ biến bao gồm:
- Tiếp điểm thường đóng (NC) cho mạch an toàn
- Nhiều khối tiếp điểm cho các tín hiệu điều khiển khác nhau
- Thiết kế mô-đun để cài đặt linh hoạt
Việc sử dụng vật liệu tiếp xúc đáng tin cậy giúp giảm sự cố về điện do chuyển mạch nhiều lần. Kết hợp với cơ chế lò xo được tối ưu hóa, hệ thống liên lạc hỗ trợ hoạt động ổn định trong các tình huống khẩn cấp.
Thiết bị dừng khẩn cấp được sử dụng rộng rãi trong các ngành công nghiệp nơi máy móc yêu cầu khả năng tắt máy ngay lập tức.
Máy sản xuất thường có các nút khẩn cấp trên bảng điều khiển hoặc khung máy để người vận hành có thể nhanh chóng ứng phó với các sự cố không mong muốn.
Thiết bị robot và dây chuyền sản xuất tự động yêu cầu chức năng tắt máy nhanh để bảo vệ người vận hành và thiết bị.
Tủ điều khiển tích hợp chức năng dừng khẩn cấp để cung cấp quản lý an toàn tập trung.
Các máy móc liên quan đến các bộ phận chuyển động, hệ thống cắt hoặc cơ cấu băng tải thường sử dụng các điều khiển khẩn cấp như một phần trong thiết kế an toàn của chúng.
Việc lựa chọn bộ phận dừng khẩn cấp phù hợp đòi hỏi phải xem xét cả yêu cầu về cơ và điện.
Các yếu tố quan trọng bao gồm:
| Yếu tố lựa chọn | Lý do |
| Đặt lại phương pháp | Xác định cách hệ thống trở lại hoạt động |
| Cấu hình liên hệ | Phải phù hợp với thiết kế mạch điều khiển |
| Kích thước lắp đặt | Đảm bảo khả năng tương thích với bảng điều khiển |
| Môi trường hoạt động | Ảnh hưởng đến các yêu cầu về vật liệu và bảo vệ |
| Độ bền cơ học | Ảnh hưởng đến độ tin cậy lâu dài |
Bộ phận kiểm soát khẩn cấp được lựa chọn phù hợp có thể cải thiện độ an toàn của máy đồng thời hỗ trợ các quy trình vận hành và bảo trì thuận tiện.
Khi tự động hóa công nghiệp tiếp tục phát triển, các bộ phận an toàn vẫn là một phần thiết yếu trong thiết kế máy. Nút dừng khẩn cấp là kết nối trực tiếp giữa người vận hành và hệ thống bảo vệ thiết bị.
Công ty TNHH Điện công nghiệp YIJIA tập trung vào các sản phẩm điều khiển điện công nghiệp bao gồm công tắc nút nhấn, đèn tín hiệu, rơle, công tắc tơ, còi và các bộ phận điều khiển khẩn cấp. Thông qua các hoạt động quản lý chất lượng và cải tiến sản phẩm liên tục, YIJIA phát triển các giải pháp được thiết kế cho các ứng dụng điều khiển công nghiệp khác nhau.
Cơ chế khóa kéo đẩy hoạt động bằng cách kết hợp chức năng khóa cơ và chuyển mạch điện, tạo ra phương pháp ứng phó khẩn cấp rõ ràng và đáng tin cậy. Với kết cấu bền bỉ và thiết kế vận hành thực tế,Nút dừng khẩn cấptiếp tục đóng một vai trò quan trọng trong việc cải thiện độ tin cậy về an toàn và kiểm soát trên các thiết bị công nghiệp hiện đại.
