Dịch giasản xuấtCông tắc nút nhấn LED vuông Điều khiển bảng khuếch tán mềm, công tắc bảng điều khiển chiếu sáng 16mm được thiết kế cho thiết bị tự động hóa công nghiệp, tủ điện và giao diện điều khiển máy. Kết hợp chuyển đổi cơ học đáng tin cậy với chỉ báo trạng thái LED tích hợp, công tắc nút nhấn này giúp người vận hành thiết bị nhận được phản hồi trực quan rõ ràng trong khi vẫn duy trì cấu trúc lắp đặt bảng điều khiển nhỏ gọn.
Được thiết kế dành cho các nhà chế tạo máy OEM và các nhà tích hợp hệ thống điều khiển công nghiệp, công tắc nút nhấn phát sáng này có cấu trúc truyền ánh sáng khuếch tán mềm giúp cải thiện sự phân bổ ánh sáng LED trên bề mặt nút. So với các công tắc được chiếu sáng truyền thống có thể tạo ra các điểm sáng tập trung, thiết kế bộ khuếch tán cung cấp chỉ báo trực quan mượt mà hơn cho các ứng dụng yêu cầu người vận hành tương tác thường xuyên và nhận dạng trạng thái thiết bị rõ ràng.
Với cấu hình tiếp xúc linh hoạt, tùy chọn màu LED và khả năng tùy chỉnh, Yijia hỗ trợ các yêu cầu khác nhau về bảng điều khiển cho máy móc tự động hóa, thiết bị kiểm tra, hệ thống điện và các ứng dụng công nghiệp chuyên dụng.
Trong thiết bị công nghiệp hiện đại, giao diện điều khiển phải cung cấp cả đầu vào lệnh đáng tin cậy và phản hồi trạng thái tức thời. Người vận hành thường cần xác định nhanh chóng tình trạng máy trong quá trình sản xuất, kiểm tra hoặc bảo trì. Công tắc điều khiển được chiếu sáng được thiết kế hợp lý giúp kết nối hoạt động vật lý với thông tin trực quan.
cácCông tắc nút nhấn LED vuông Điều khiển bảng khuếch tán mềmtích hợp cơ chế nút ấn với đèn LED chiếu sáng trong một bộ phận nhỏ gọn duy nhất. Thiết kế tích hợp này giúp giảm nhu cầu về đèn báo riêng biệt đồng thời cho phép các nhà sản xuất thiết bị tạo ra bố cục bảng điều khiển sạch hơn và hiệu quả hơn.
Cấu trúc khuếch tán mềm bên trong nắp nút giúp phân phối ánh sáng LED đồng đều hơn, cải thiện tính nhất quán về mặt hình ảnh khi nhiều công tắc được lắp đặt cùng nhau trên cùng một bảng điều khiển. Điều này làm cho công tắc phù hợp với các ứng dụng mà người vận hành yêu cầu nhận dạng rõ ràng các chức năng của máy, điều kiện vận hành hoặc tín hiệu điều khiển.
Các thông số kỹ thuật sau đây cung cấp thông tin cần thiết cho các kỹ sư, nhà sản xuất thiết bị và nhà tích hợp hệ thống điện đánh giáCông tắc nút nhấn vuông 16mmcho các ứng dụng điều khiển công nghiệp. Các thông số bao gồm cấu trúc cơ khí, hiệu suất tiếp xúc điện và đặc tính độ bền để hỗ trợ lựa chọn sản phẩm chính xác.
| Danh mục thông số | Thông số kỹ thuật | Đặc điểm kỹ thuật |
|---|---|---|
| Kích thước lắp đặt | Đường kính cắt bảng điều khiển | 16mm |
| Tài liệu liên hệ | Loại hợp kim liên hệ | Hợp kim bạc chất lượng cao |
| Đánh giá điện | Công suất hiện tại | 15A |
| Cấu trúc mạch | Cấu hình liên hệ | Tùy chọn 1NO1NC / 2NO2NC |
| Cuộc sống cơ khí | Chu trình vận hành cơ khí | Lên tới 500.000 chu kỳ |
| Đời sống điện | Chu trình chuyển mạch điện | Lên tới 100.000 chu kỳ |
| Xếp hạng bảo vệ | Cấp độ bảo vệ xâm nhập | IP54 |
| Điện trở tiếp xúc | Điện trở | 50mΩ |
Cấu trúc kỹ thuật của công tắc nút nhấn phát sáng này được phát triển dựa trên các yêu cầu chung trong các ứng dụng điều khiển công nghiệp, bao gồm hiệu suất chuyển mạch đáng tin cậy, lắp đặt nhỏ gọn và phản hồi rõ ràng của người vận hành.
Đối với các nhà sản xuất thiết bị, việc chọn đúng công tắc nút nhấn đòi hỏi phải đánh giá kích thước lắp đặt, cấu hình tiếp điểm, yêu cầu về điện và điều kiện môi trường. Yijia cung cấp hỗ trợ cấu hình để giúp khách hàng tích hợp các bộ phận điều khiển phù hợp vào máy móc và hệ thống điện của họ.
Trong môi trường điều khiển công nghiệp, đèn LED chiếu sáng không chỉ được sử dụng để cải thiện hình thức bên ngoài. Ánh sáng phát ra từ công tắc điều khiển thường truyền tải những thông tin quan trọng của thiết bị như trạng thái hoạt động, điều kiện chờ, tín hiệu cảnh báo hay xác nhận của người dùng.
Các nút chiếu sáng truyền thống có thể tạo ra độ sáng không đồng đều do ánh sáng LED tập trung xung quanh nguồn sáng bên trong. Khi nhiều công tắc được lắp đặt trên bảng điều khiển, việc chiếu sáng không nhất quán có thể ảnh hưởng đến nhận dạng trực quan và làm giảm hình thức tổng thể của giao diện.
cácCông tắc nút nhấn LED vuông Điều khiển bảng khuếch tán mềmsử dụng cấu trúc khuếch tán được thiết kế để trải đều ánh sáng LED qua bề mặt nút. Điều này giúp tạo ra vùng chiếu sáng mượt mà hơn, cho phép người vận hành nhận biết trạng thái nút bấm thoải mái hơn trong quá trình vận hành máy hàng ngày.
Đối với các nhà sản xuất thiết bị tự động hóa, thiết kế chiếu sáng nhất quán đặc biệt quan trọng vì bảng điều khiển thường được vận hành lặp đi lặp lại trong suốt quá trình sản xuất. Tín hiệu trực quan rõ ràng giúp người vận hành hiểu được tình trạng máy mà không có độ trễ không cần thiết.
Nhiều máy công nghiệp yêu cầu cả lệnh vận hành thủ công và xác nhận trực quan sau khi thực hiện một hành động. Các thiết kế bảng điều khiển truyền thống có thể sử dụng các nút ấn và đèn báo riêng biệt để đạt được các chức năng này, làm tăng số lượng linh kiện và độ phức tạp của hệ thống dây điện.
Cấu trúc tích hợp của công tắc nút nhấn LED này kết hợp hoạt động chuyển mạch và chiếu sáng trong một bộ phận. Cách tiếp cận này cho phép các kỹ sư đơn giản hóa cách bố trí bảng điều khiển trong khi vẫn duy trì được phản hồi rõ ràng của người vận hành.
Đối với thiết bị tự động hóa nhỏ gọn có không gian bảng điều khiển bị hạn chế, các công tắc được chiếu sáng tích hợp cung cấp giải pháp thiết thực để kết hợp đầu vào điều khiển và liên lạc trạng thái máy.
cácCông tắc nút nhấn LED 16mmthường được lựa chọn cho các thiết bị công nghiệp yêu cầu điều khiển thủ công nhỏ gọn, chỉ báo trực quan và hiệu suất chuyển mạch đáng tin cậy. Kích thước lắp đặt nhỏ giúp nó phù hợp với các ứng dụng mà chức năng điều khiển phải được bố trí hiệu quả trong không gian bảng điều khiển hạn chế.
Các hệ thống tự động hóa thường yêu cầu người vận hành khởi động, dừng, đặt lại hoặc giám sát các chức năng của máy thông qua các giao diện điều khiển được xác định rõ ràng. Công tắc nút nhấn được chiếu sáng có thể cung cấp phản hồi trực quan ngay lập tức trong quá trình vận hành thiết bị.
Các ứng dụng phổ biến bao gồm:
Các kỹ sư điện thường yêu cầu các thành phần bảng điều khiển nhỏ gọn có thể lắp đặt bên trong tủ điều khiển mà vẫn dễ dàng nhận biết trong quá trình vận hành và bảo trì.
Các ứng dụng điển hình bao gồm:
Thiết bị dùng để thử nghiệm, đo lường và sản xuất chuyên dụng Công tắc nút nhấn LED vuông Các quy trình điều khiển bảng khuếch tán mềm thường yêu cầu giao diện người dùng đáng tin cậy với phản hồi vận hành rõ ràng.
Thiết kế được chiếu sáng hỗ trợ các ứng dụng như:
Việc lựa chọn một công tắc điều khiển phù hợp đòi hỏi nhiều hơn việc kiểm tra hình thức bên ngoài của sản phẩm. Các kỹ sư cần đánh giá các yêu cầu về điện, điều kiện lắp đặt và môi trường vận hành để đảm bảo khả năng tương thích với hệ thống máy hoàn chỉnh.
Cấu trúc lắp 16mm phải phù hợp với thiết kế mặt cắt của bảng điều khiển của thiết bị. Trước khi lắp đặt, các kỹ sư nên xác minh không gian bảng điều khiển có sẵn, độ dày lắp đặt và khả năng tương thích cơ học.
Các mạch điều khiển khác nhau yêu cầu các cấu trúc chuyển mạch khác nhau. Cấu hình 1NO1NC và 2NO2NC có sẵn cho phép các kỹ sư lựa chọn cách bố trí tiếp điểm phù hợp theo logic điều khiển máy.
Việc lựa chọn màu sắc và điện áp của đèn LED phải tương ứng với các yêu cầu về chỉ dẫn của người vận hành và hệ thống điều khiển thiết bị. Các ứng dụng màu phổ biến bao gồm:
Các nhà chế tạo máy và nhà tích hợp hệ thống khác nhau có thể có những yêu cầu riêng về giao diện điều khiển. Công tắc tiêu chuẩn có thể cần điều chỉnh cấu hình điện, nhận dạng nút hoặc đặc tính đèn LED trước khi được tích hợp vào thiết bị hoàn thiện.
Công ty TNHH Điện Công nghiệp Yijia cung cấp hỗ trợ tùy chỉnh cho những khách hàng yêu cầu các giải pháp điều khiển chiếu sáng cụ thể.
Đối với các dự án thiết bị công nghiệp, Yijia hỗ trợ khách hàng qua các giai đoạn phát triển khác nhau:

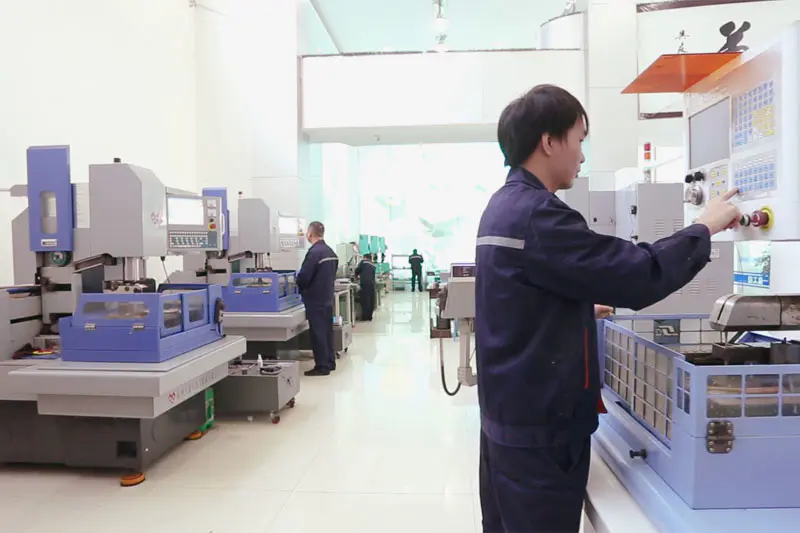

Hiệu suất của công tắc nút nhấn phát sáng phụ thuộc vào sự phối hợp giữa các bộ phận cơ khí, tiếp điểm điện và cụm đèn LED. Là nhà sản xuất linh kiện điện công nghiệp, Yijia Industrial Electrical Co., Ltd. tập trung vào tính nhất quán trong sản xuất và xác minh chức năng trong suốt quá trình sản xuất.
Kiểm soát chất lượng của Công tắc nút nhấn LED vuông Điều khiển bảng khuếch tán mềm không giới hạn ở việc kiểm tra hình thức bên ngoài cuối cùng. Các giai đoạn sản xuất chính được đánh giá để đảm bảo rằng mỗi bộ phận đều đáp ứng yêu cầu của ứng dụng điều khiển công nghiệp, bao gồm vận hành cơ học, độ ổn định kết nối điện và hiệu suất chiếu sáng.
Cấu trúc cơ khí của công tắc được kiểm tra để duy trì hiệu suất vận hành ổn định và lắp đặt đáng tin cậy.

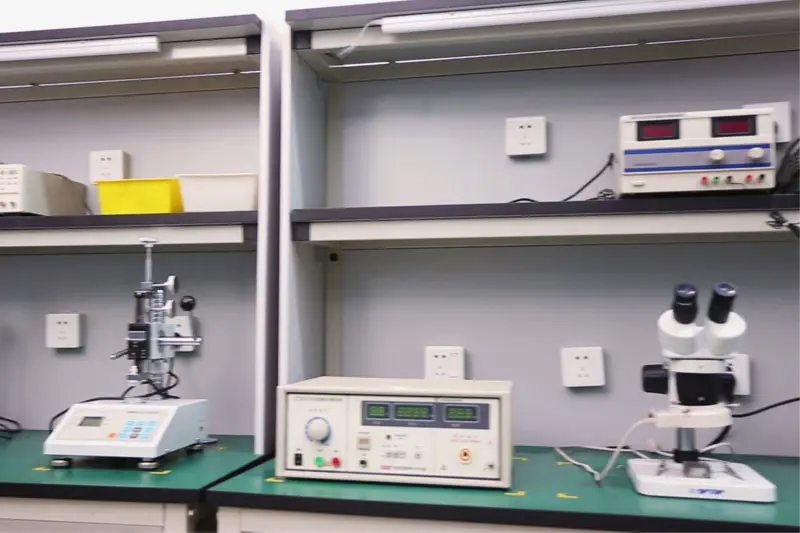

Kiểm tra điện giúp xác minh độ tin cậy chuyển mạch và hiệu suất tiếp xúc trước khi giao hàng.
Đối với các công tắc được chiếu sáng, hiệu suất đèn LED ổn định là điều cần thiết để mang lại phản hồi nhất quán cho người vận hành.
Dịch gia tuân theo quy trình quản lý chất lượng ISO9001 và cung cấp các sản phẩm được thiết kế theo yêu cầu của thị trường quốc tế, bao gồm các cân nhắc tuân thủ liên quan đến tiêu chuẩn CE và RoHS.
Khi thiết kế bảng điều khiển công nghiệp, các kỹ sư thường lựa chọn giữa công tắc tích hợp có đèn chiếu sáng và nút ấn riêng biệt kết hợp với đèn báo. Hiểu được sự khác biệt giúp xác định giải pháp phù hợp nhất cho các yêu cầu thiết bị cụ thể.
| Mục so sánh | Công tắc nút nhấn LED | Hệ thống đèn báo riêng biệt |
|---|---|---|
| Tích hợp chức năng | Kết hợp hoạt động chuyển mạch và chỉ báo LED trong một thành phần | Yêu cầu các thành phần công tắc và chỉ báo riêng biệt |
| Yêu cầu không gian bảng điều khiển | Lắp đặt nhỏ gọn phù hợp với không gian bảng điều khiển hạn chế | Yêu cầu vị trí lắp bổ sung |
| Sắp xếp dây điện | Có thể đơn giản hóa thiết kế bố trí bảng điều khiển | Có thể yêu cầu kết nối dây bổ sung |
| Tính nhất quán về mặt hình ảnh | Tích hợp chiếu sáng xuất hiện | Phụ thuộc vào sự sắp xếp thành phần riêng biệt |
Công tắc nút nhấn LED vuông Điều khiển bảng khuếch tán mềm là công tắc bảng được chiếu sáng kết hợp thao tác chuyển đổi thủ công với chỉ báo trạng thái LED. Cấu trúc khuếch tán mềm cải thiện sự phân bổ ánh sáng trên bề mặt nút, giúp người vận hành xác định tín hiệu điều khiển rõ ràng hơn.
Bộ khuếch tán mềm giúp phân phối ánh sáng LED đồng đều hơn bằng cách giảm các điểm sáng tập trung từ nguồn sáng bên trong. Điều này tạo ra bề mặt được chiếu sáng mượt mà hơn và cải thiện tính nhất quán trực quan trên bảng điều khiển công nghiệp.
Công tắc nút nhấn này được thiết kế với kết cấu lắp 16mm, phù hợp với các bảng điều khiển công nghiệp nhỏ gọn, giao diện thiết bị tự động hóa và tủ điện nơi không gian lắp đặt hạn chế.
Các cấu hình tiếp điểm có sẵn bao gồm các tùy chọn 1NO1NC và 2NO2NC. Các kỹ sư có thể lựa chọn cấu trúc tiếp điểm phù hợp theo yêu cầu của mạch điều khiển thiết bị.
Đúng. Yijia hỗ trợ tùy chỉnh đèn LED theo yêu cầu của khách hàng, bao gồm màu đèn LED, tùy chọn điện áp và cấu hình chỉ báo cho các ứng dụng điều khiển máy khác nhau.
Công tắc nút nhấn được chiếu sáng thường được sử dụng trong các ứng dụng công nghiệp nơi người vận hành cần cả điều khiển thủ công và phản hồi trực quan, bao gồm:
Các kỹ sư nên xem xét kích thước lắp đặt, cấu hình tiếp điểm, định mức điện, yêu cầu về đèn LED, môi trường lắp đặt và khả năng tương thích của hệ thống điều khiển trước khi chọn công tắc nút nhấn được chiếu sáng.
Để đề xuất cấu hình phù hợp, khách hàng có thể cung cấp các thông tin sau để đánh giá kỹ thuật:
Công ty TNHH Điện Công nghiệp Yijia phát triển và sản xuất các bộ phận điều khiển gắn trên bảng điều khiển cho các nhà sản xuất thiết bị tự động hóa, nhà cung cấp máy móc và nhà tích hợp hệ thống điện.
cácCông tắc nút nhấn LED vuông Điều khiển bảng khuếch tán mềmkết hợp các yêu cầu công nghiệp thực tế bao gồm:
Bằng cách tập trung vào hiệu suất chuyển mạch đáng tin cậy, phản hồi rõ ràng của người vận hành và tùy chỉnh linh hoạt, Yijia cung cấp các giải pháp điều khiển chiếu sáng cho hệ thống tự động hóa công nghiệp, giao diện máy và các ứng dụng điện tùy chỉnh.
